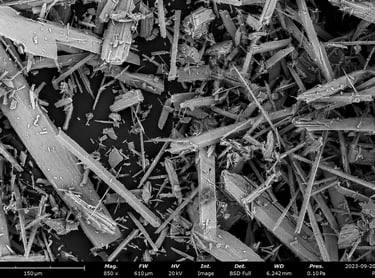

Foto wollastonite al SEM
La wollastonite è un metasilicato di calcio naturale (CaSiO₃), generalmente bianco e caratterizzato da particelle aciculari, cioè a forma di ago. Nel cemento e nei materiali cementizi viene impiegata soprattutto come filler funzionale e micro-rinforzo minerale.
CHE COSA APPORTA ALLA MATRICE CEMENTIZIA
La morfologia allungata delle particelle permette alla wollastonite di agire in modo diverso rispetto a un filler puramente sferico o granulare. Le particelle aciculari possono creare un effetto di micro-rinforzo, limitando la propagazione di microfessure e migliorando la continuità della matrice.
Dal punto di vista fisico, la polvere contribuisce al riempimento dei vuoti tra le particelle di cemento e gli altri aggregati fini. Se la granulometria è correttamente scelta e il materiale è ben disperso, la struttura può risultare più compatta e omogenea.
La wollastonite è alcalina e generalmente stabile nell’ambiente cementizio. Non è una pozzolana altamente reattiva come la microsilice: il suo contributo principale è quindi fisico e morfologico, anche se la superficie minerale può partecipare alle interazioni con i prodotti di idratazione del cemento.
PRINCIPALI USI NEL CEMENTOmpiego
Effetto atteso
Micro-rinforzo della matrice
Le particelle aghiformi aiutano a contrastare la formazione e la propagazione delle microfessure.
Filler funzionale
Riempie gli spazi tra cemento e cariche, contribuendo a una microstruttura più uniforme.
Miglioramento della stabilità dimensionale
Può ridurre il rischio di deformazioni e contribuire al controllo del ritiro in formulazioni ottimizzate.
Aumento della resistenza meccanica
Può migliorare resistenza a flessione, tenacità e resistenza all’urto, soprattutto nei prodotti sottili o fibrorinforzati.
Supporto alla durabilità
Una matrice più compatta e meno fessurata può favorire una minore penetrazione dell’acqua e una migliore resistenza agli agenti atmosferici.
Prodotti speciali
Adatta per fibrocemento, lastre, pannelli, malte tecniche, rasanti, adesivi cementizi, elementi prefabbricati e compositi cementizi.
BENEFICI POTENZIALI
· migliore resistenza a flessione e alla propagazione delle fessure;
· maggiore tenacità della matrice e migliore comportamento all’urto;
· riduzione delle microfessure da ritiro, se la formulazione è correttamente bilanciata;
· migliore stabilità dimensionale e termica;
· migliore finitura superficiale e maggiore uniformità del prodotto;
· possibile riduzione della permeabilità grazie a una matrice più compatta;
· migliore adesione interna nei pannelli e nei manufatti cementizi sottili.
PROPRIETÀ arametro
Metasilicato di calcio (CaO + SiO₂): 93,0% minimo
Brillantezza rispetto a MgO 100%: 68,0 minimo
Densità apparente: 1,15 g/ml massimo
Umidità: 0,30% massimo
Residuo su 60 mesh BSS: 0,60% massimo
Residuo su 200 mesh BSS: 20,0% massimo
CONSIDERAZIONI FORMULATIVE
La prestazione dipende soprattutto dal rapporto d’aspetto delle particelle, dalla granulometria, dal dosaggio e dalla qualità della dispersione. I gradi più aciculari sono generalmente preferiti quando si ricerca un maggiore effetto di rinforzo, mentre i gradi più fini sono adatti quando prevale la funzione di riempimento e finitura.
